2009
|
Windstromrekord-2009 Windstrom 25./26.12.09 26.12.09 (158) |
EEX-Grafiken: Windstrom-Rekord Weihnachten 2009 In den 5 Stunden ab dem 25.12.09 21 Uhr speisten die Windkraftwerke in Deutschland eine Rekord-Strommenge von 100 GWh ein, im Durchschnitt 20 GW. Zusammen mit den 11 GW der Kohle- und 12 GW der Kernkraftwerke entstand ein hoher Stromüberschuss, der den Strompreis an der Leipziger Strombörse (EEX) am frühen Morgen des 26.12. auf ein Allzeittief von — 20 Ct/kWh senkte, d.h. die Kraftwerksbetreiber mussten Geld für die Abnahme ihres überschüssigen Stroms bezahlen. Grund dafür sind einerseits die zu geringen Stromspeicher-Kapazitäten, andererseits die mangelnde Flexibilität der Kohle- und Kernkraftwerke: um Brennstoffkosten zu sparen und die Umwelt weniger zu belasten, müssten diese nicht regenerativen Kraftwerke in Zeiten von hohem Ökostrom-Aufkommen eigentlich runter gefahren werden. Doch dazu sind diese Kraftwerke rein technisch meist nur unzureichend in der Lage oder das Runterfahren ist so kostenaufwändig, dass es für die Betreiber günstiger ist, für die Abnahme des überschüssigen Kohle- und Atomstroms zu zahlen. Die Grafiken/ Daten zur Windstromproduktion und zum Strompreis sind im Archiv der EEX abrufbar. Weitere Infos: ZEIT 1/2010, taz 2.1.10.
|
|
Windenergie 01.12.09 (147) |
Allianz-Umweltstiftung: Windstärken in Europa und Deutschland In der Europakarte sind die Regionen anhand ihrer mittleren Windgeschwindigkeit in 10 Meter Höhe unterschiedlich farbig markiert ( in Meter pro Sekunde m/s): Besonders windreich (>11,5 m/s: dunkelrot) sind Schottland und die Westküsten von Irland, Dänemark und Norwegen sowie spezielle Lagen in den Pyrenäen, im Zentralmassiv und den Alpen. Sehr windergiebig (5 bis 11,5 m/s: dunkelblau) sind auch Küstenregionen am Atlantik (Nordportugal, Bretagne und Ärmelkanal) sowie an Nord-und Ostsee. In Deutschland sind die windreichsten Regionen (> 5 m/s) die Nordseeküste und der nördlichste Teil der Ostseeküste sowie spezielle Lagen in den Gebirgen im Inland. Großansicht der Grafik: S.22 bzw. Folie 9/Bild 3, in: Allianz-Umweltstiftung: Informationen zum Thema "Klimaschutz": Erkenntnisse, Lösungsansätze und Strategien [01.12.09]
|
|
Windstrom-2009-Jan-Feb Dezember 09 (146) |
BWK-Grafik: Windstrom-Einspeisung Die Grafik zeigt für die Monate Januar und Februar 2009 den Verlauf der prognostizierten (violette Kurve) im Vergleich zur real ins Netz eingespeisten Windleistung (blaue Kurve) im Nordosten Deutschlands (Übertragungsnetz von Vattenfall). Beide Kurven sind nahezu deckungsgleich und weichen nur in etwa 10 kurzen Phasen etwas voneinander ab, d.h. die zu erwartende Windleistung kann ziemlich genau vorhergesagt und daher gut in das Lastmanagement einbezogen werde. Die Windleistung schwankt stark zwischen etwa 0 bis ca. 6,5 GW, der Lastverlauf (rote Kurve oben) zwischen ca. 4,5 und 12,5 GW. Besonders windarm war die Phase vom 25.-31.01.09, wo gleichzeitig die Last mit 6 bis 12 GW besonders hoch war, d.h. fast die gesamte Last musste durch Nicht-Windstrom abgedeckt werden, d.h. derzeit immer noch aus fossilen oder nuklearen Kraftwerken. Um das zu vermeiden, müsste Windstrom in windreichen Phasen großvolumig gespeichert werden. Die maximale Speicherkapazität aller Pumpspeicherkraftwerke in Deutschland beträgt aber nur 7 GW und 40 GWh, reicht also lange nicht, um etwa die Windflaute vom 25.-31.01.09 auszugleichen. Einen Ausweg könnten großräumige Stromverbundnetze (Supergrid) und ein Lastmanagement über intelligente Steuerung einer Vielzahl von Stromerzeugern- und Verbrauchern (Smartgrid) bieten. Eine Großansicht der Grafik ist online nicht abrufbar. Sie ist abgedruckt in: Jochen Kreusel: Smart Grids, in: Energie-Fachmagazin BWK Nr.12/2009, S.7, Bild 1.
|
|
Kohlekraftwerke Text/ Großansicht 10.11.09 (129) |
FR-Infografik: Neue Kohlekraftwerke Im Februar 2008 stieß die dena mit ihrer Kraftwerksstudie, in der sie vor einer Stromlücke warnte, auf viel Widerspruch. Die Daten der Studie wurden inzwischen aktualisiert: Danach droht im Jahr 2020 eine Lücke von 10 bis 14 GW, wenn die alten Kohlekraftwerke am Ende ihrer normalen technischen Lebensdauer abgeschaltet werden. Da einige Neubauprojekte gestoppt wurden, weist die neue dena-Liste der "gesicherten" Kraftwerkskapazitäten 2 GW weniger aus als in der 2008-Studie. Auch wenn die Kapazität aller AKW von 17 GW die angenommene Stromlücke schließen würde, empfiehlt die dena, wegen der Atommüll- und Sicherheits-Problematik am Atomausstieg festzuhalten. Im Gegensatz zur dena sieht das UBA keine Stromlücke, wenn die Erneuerbaren Energien und die Energieeffizienz wie geplant weiter gesteigert werden. Die Grafik ist eingebettet im Artikel "Atomverlängerung macht Strom teuer" [FR 10.11.09]
|
|
EnEV-2009 Großansicht [FR] 01.10.09 (113) |
FR-Infografik: Energieeinsparverordnung (EnEV) 2009 Die neue Energieeinsparverordnung ist am 1.10.09 in Kraft getreten. Immobilien sollen für Heizung und Warmwasserbereitung 30 % weniger Primärenergie verbrauchen als bei der alten EnEV 2007. Durch verschärfte Standards bei Neubauten und bei der Altbau-Sanierung sollen ca. 260.000 Tonnen des Treibhausgases CO2 eingespart und der hohe Endenergie-Anteil von bisher rund 40 % gesenkt werden. Die neue EnEV gilt für alle Bauanträge, die ab dem 1.10.09 gestellt werden. Betroffen sind Neubauten und die energetische Sanierung von Altbauten, wobei alle Gebäudearten (Wohngebäude, Büros, Schulen, Sportstätten, usw.) einbezogen sind. Alle Gebäude müssen künftig eine um 15 % bessere Wärmedämmung bekommen Den Rest an Energieeinsparung muss durch Anlagentechnik (Heizung, Warmwasser, Wärmerückgewinnung, Sonnenkollektoren) erreicht werden. Vergleich der CO2-Emissionen in kg pro Jahr und m² Wohnfläche: Gebäudebestand 1990: 68; sanierter Altbau: 34; EnEV Neubau vor 2009: 25; EnEV Neubau nach 2009: 18; Passivhaus: 8. Die Grafik ist eingebett im Artikel "Bauen wird teuer " [FR 11.10.09]
|
|
Schwarmstrom Großansicht/ Infos [Lichtblick] 09.09.09 (100) |
Lichtblick: SchwarmStrom - intelligente Energie für die Energiewende In Kooperation mit VW will der Ökostrom-Anbieter Lichtblick erstmals in Deutschland ein zentrales Element der Energiewende, das "virtuelle Kraftwerk", in großer Dimension realisieren: 100.000 Mini-BHKW in Haushalten auf Basis von flexiblen Gas-Motoren (maximale elektrische Leistung: 20 kW) werden über eine Zentrale so gesteuert, dass sie den fluktuierenden Wind- und Solarstrom ausgleichen helfen. Sich ändernde Parameter (Stromangebot) lösen also eine schnelle koordinierte Anpassungsreaktion von vielen Individuen (Mini-BHKW) aus, das charakteristische Verhalten von Schwärmen, weshalb Lichtblick die Bezeichnung "Schwarmstrom" für diese Art der flexiblen Stromerzeugung gewählt hat. Die Abwärme der Gas-Motoren (Heizleistung: 34 kW) wird nach dem KWK-Prinzip genutzt und in großvolumigen Wassertanks für Raumheizung und Warmwasser gespeichert. Bei der Vertragsgestaltung setzt Lichtblick ein weiteres zentrales Element der Energiewende um, nämlich von der Energiedienstleistung auszugehen. Der Kunde schließt mit Lichtblick nur einen Wärmeliefervertrag ab, den Strom überlässt er Lichtblick und ist in der Wahl des Stromlieferanten frei. Lichblick bleibt Eigentümer der von ihm als "ZuhauseKraftwerke" bezeichneten Mini-BHKW und ist verantwortlich für Wartung und Reparaturen, Versicherung und Schornsteinfeger. Lichtblick garantiert, dass der Preis pro kWh-Wärme immer günstiger ist als der regionale Erdgaspreis und zahlt einen Bonus von 0,5 Ct pro kWh-Strom. Lichtblick: Presseinfo Hintergrund Video "Schwarmstrom" "Das ZuhauseKraftwerk" "Wann sich die Anschaffung zu Hause rechnet" [taz 10.09.09] Weitere Presseartikel
|
|
Supergrid 27.04.09 (64) |
FR-Infografik: Grünes Stromnetz Bereits in seiner Dissertation 2006 hat Gregor Czisch (Physiker Uni Kassel) nachgewiesen, dass eine Stromversorgung Europas unter ausschließlicher Nutzung bereits in der Praxis gut erprobter erneuerbarer Energien (Wind- und Wasserkraft, Biomasse) technisch und wirtschaftlich machbar ist. Um die regional stark schwankenden Aufkommen an Ökostrom auszugleichen, schlägt Czisch ein ganz Europa, Nordafrika und den Nahen Osten umfassendes Stromverbundnetz (Super-Grid) vor, in dem Ökostrom mittels Hochspannungs-Gleichstrom-Übertragung (HGÜ) über Tausende Kilometer verlustarm übertragen werden kann. Mit aktuellen Computersimulationen, die umfangreiche Daten aus 19 Regionen bewerten, zeigt Czisch, dass eine sichere Stromversorgung zu ca. 4,65 ct/kWh machbar ist. Laut Czisch setzt sich der optimale Energiemix wie folgt zusammen: 2/3 Windenergie (zu großen Teilen aus Afrika), 17 % Biomasse, 15 % Wasserkraft und nur 2 % Solarthermie. Ein Hauptgrund für den geringen Solarthermie-Anteil in dem optimierten Energiemix ist, dass der Solarthermie-Strom im Vergleich zu den anderen Ökostrom-Arten bis auf Weiteres noch zu teuer sind. Die Grafik ist eingebettet im Artikel: Das elektrische Internet. Ein gigantisches Öko-Stromnetz soll Europa mit Nordafrika verbinden [FR 27.4.09]. ähnliche Infografiken/ ergänzende Infos
|
|
Ökostrom-1990-2009 April 09 (75) |

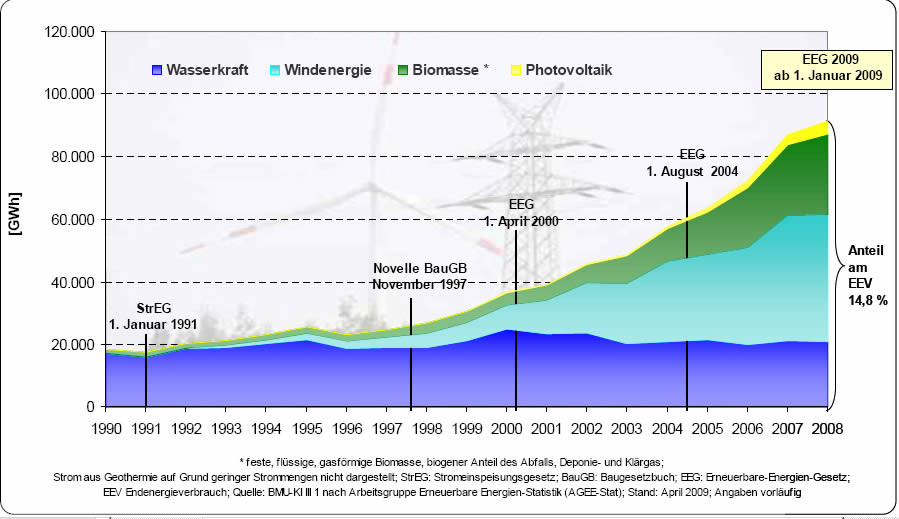

BMU-Grafik: Entwicklung des Ökostroms 1990 bis 2009 Die Ökostrommenge stieg von ca.18 TWh in 1990 auf rund 91,4 TWh in 2008. Starke Wachstumsimpulse bekam der Ökostrom durch das Stromeinspeisungsgesetz (StrEG), das am 1.1.1991 in Kraft trat und am 1.4.2000 durch das Erneuerbare Energiengesetz (EEG) abgelöst wurde. Die Novellierung des EEG am 1.8.2004 und am 1.1.2009 sorgte für einen weiteren Anstieg der Ökostrom-Erzeugung. Quelle: BMU- Bericht: Entwicklung der erneuerbaren Energien in Deutschland im Jahr 2008, Stand: April 2009. Die Grafik befindet sich auf S.7 des pdf-Dokuments.
|
|
energetische_Sanierung 26.02.09 (71) |
iwd-Grafik: Energetische Sanierung. Viel Nachholbedarf Viele Wohngebäude in Deutschland haben einen zu hohen Energieverbrauch und müssten dringend energetisch saniert werden, was allerdings ca. 1100 Mrd. € kosten würde. Nicht zuletzt aufgrund einer verwirrenden Vielfalt von Förderprogrammen kommt die Sanierung nur schleppend voran. Die Einsparpotenziale beim Energieverbrauch und CO2-Ausstoß sind enorm: Wohnungen, die vor 1979 gebaut worden, verbrauchen im Durchschnitt umgerechnet 30 Liter Heizöl pro Jahr und Quadratmeter Wohnfläche, neue Gebäude dagegen nur 7 Liter. Sog. Passivhäuser verbrauchen fast gar keine Heizenergie. Etwa 74 % der insgesamt 39,5 Mio Wohnungen wurden vor 1974 gebaut, nur 1/5 davon wurden bisher energetisch saniert. Leider amortisiert sich eine typische Gebäudesanierung erst in 10 bis 30 Jahren, weshalb Förderprogramme wichtig sind. Die staatliche Förderbank KfW stellt dazu pro Jahr 1 Mrd. € bereit. Die iwd-Grafik befindet sich auf S. 3 der iwd-Ausgabe 09/2009 (814 KB)
|
|
Standby-Verbrauch 12.02.09 (46) |
iwd-Grafik: Standby-Betrieb: Fernseher schlucken am meisten Strom Mit ihrer Ökodesign-Richtlinie 2005/32/EG will die EU Elektrogeräte mit hohem Stromverbrauch im Standby-Betrieb oder im ausgeschalteten Zustand aus den Haushalten verbannen. Schon eine durchschnittliche Leistungsaufnahme von nur 1 Watt (W) verursacht auf das Jahr hochgerechnet einen Stromverbrauch von 1 W x 24 h x 365 = 8760 Wh = 8,76 kWh. Altgeräte weisen jedoch ein Vielfaches von 1 W auf und ein mit einer breiten Palette von Elektrogeräten ausgestatteter Haushalt kommt pro Jahr auf einen Leerlauf-Stromverbrauch von über 450 kWh, was bereits rund 11 % des durchschnittlichen Stromverbrauchs eines 4-Personen-Haushalts (4000 kWh) ausmacht. Ab 2010 schreibt die EU-Ökodesign-Richtlinie folgende Grenzwerte für die Leistungsaufnahme vor: abgeschaltete Geräte: 1 W; Stand-By/ in Betriebsbereitschaft (z.B. mit Uhranzeige): 2 W. Ab 2013 werden diese Grenzwerte halbiert. Allerdings fehlen Grenzwerte für den Betrieb. Der jetzige durchschnittliche Gerätebestand ist weit von diesen Vorgaben entfernt, wie ein Test aus dem Jahr 2005 des Fraunhofer-Instituts für Zuverlässigkeit und Mikrointegration (IZM) ergab: siehe iwd-Grafik. Die iwd-Grafik befindet sich auf S. 8 der iwd-Ausgabe 07/09 (814 KB)
|
|
|
PKW-Antriebe-THG-Bilanz 03.02.09 (123) |
FAZ-Grafik: Treibhausgas-Emissionen durch Verbrennungs- und Elektro-PKW Die Grafik bilanziert für 8 verschiedene Antriebe (Diesel, Benzin, Elektro mit Strom aus unterschiedlichen Kraftwerkstypen) die Treibhausgasemissionen in Gramm (g) CO2-Äquivalent pro kWh Vortriebsenergie unter Einbeziehung der Vorkette für den Treibstoff bzw. für den Strom (Well-To-Wheel). Elektroautos mit Kohlestrom haben Emissionen im Umfang von 1200 bis 1650 g, im Schnitt deutlich mehr als Benzin-, Diesel- oder Erdgas-PKW. Den niedrigsten Treibhausgas-Ausstoß (600 g) hat ein Elektroauto mit Strom aus einem Gas-Dampf-Kraftwerk. Noch günstigere Emissionswerte ergeben sich bei Ökostrom, der allerdings in der Grafik nicht bilanziert wird. Die Grafik ist eingebettet im Artikel "Der Traum von der elektrischen Mobilität" [faz.net 03.02.09]
|
|
|
PKW-Antriebe-Wirkungsgrad 03.02.09 (122) |
FAZ-Grafik: Wirkungsgrade von PKW-Antrieben Die Grafik bilanziert für 6 verschiedene Antriebe (Diesel, Benzin, Elektro mit Strom aus unterschiedlichen Kraftwerkstypen) den Wirkungsgrad in % von der Lagerstätte der Primärenergie bis zum mechanischen Antrieb (Well-To-Wheel). Die fossil angetriebenen Motoren haben geringere Wirkungsgrade (Erdgas 18 %, Benzin 20 %, Diesel 23 %) als Elektroautos mit Strom aus künftigen Hightech-Kraftwerken (KW) (Braunkohle-KW: 29 %, Steinkohle-KW 30 %; Gas-Dampf-KW 37 %). Elektroautos nutzen die fossilen Primärenergien also nur dann deutlich besser aus als herkömmliche Motoren, falls der Strom mit künftigen hocheffizienten Hightech-Kraftwerken erzeugt wird. Die verschiedenen Ökostrom-Arten werden nicht bilanziert. Die 95B76022-4967-40F8-9A97-F80AA030F8D4Picture.jpg" target="_blank">Grafik ist eingebettet im Artikel "Der Traum von der elektrischen Mobilität" [faz.net 03.02.09]
|
|
Ökostrom-2007-2020 28.01.09 (43) |
BEE-Grafik: Stromanteil Erneuerbarer Energien in Deutschland bis 2020 Nach Prognosen des Branchenverbandes BEE steigt die Stromproduktion aus Erneuerbaren Energien von 88 TWh (14 %) in 2007 auf 278 TWh (47 %) in 2020. Der Bruttostromverbrauch von 618 TWh in 2007 wird leicht sinken auf 595 TWh in 2020. Die BEE-Grafik befindet sich auf S. 27 der Stromausbau-Prognose: BEE: Stromversorgung 2020. Wege in eine moderne Energiewirtschaft
|
|
